Focusrite ISA One Analog Mikrofon Preamfisi

Focusrite ISA One Analog Mikrofon Preamfisi

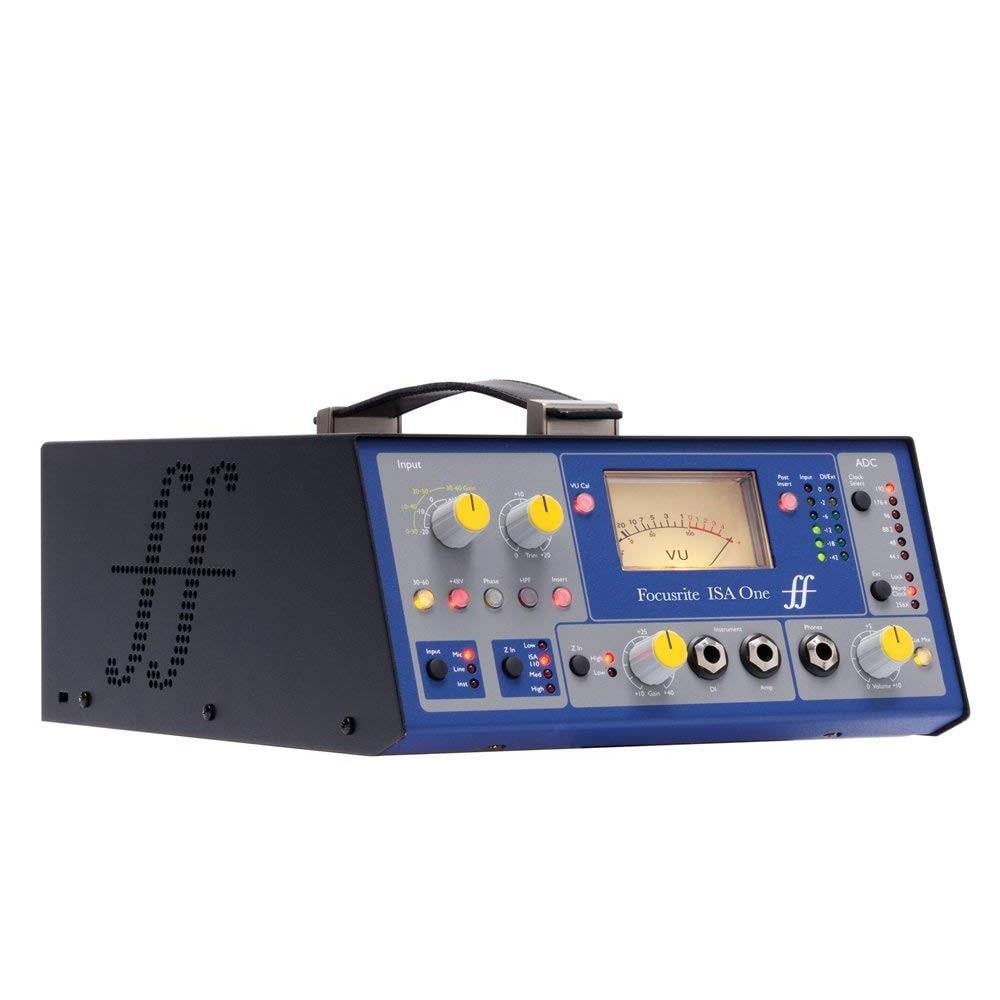

ISA One Focusrite şirketinin prestijli ISA trafo temelli teknolojisini sağlam ve portatif bir şasi içerisinde sunmaktadır.

ISA One, Lundahl L1538 ses trafosu ve ısmarlama üretilen zobel ağını orijinal ISA110 modülündeki klasik mikrofon topolojisi ile birlikte içermektedir.(Orijinal 110 modülü, Focusrite şirketinin efsanevi Forte konsolunun mihenktaşını oluşturmuştur.)

Mic, XLR ve TRS jack barındıran sağlayan hat girişini ve bağımsız D.I. kanalını üzerinde barındırmakta olup, girişe özel kazanç kontrolü, aktif veya pasif empedans anahtarı, sinyali herhangi bir yönlendirecek TRS jack çıkışı ve bağımsız bir XLR çıkıştan oluşmaktadır. Bu esnek bağımsız D.I. ISA One ürünü mikrofonlanmış bir gitar amplisi ile gitar sinyalini karıştırmak isteyen teknisyenler için ideal ortak yapmakta olup aynı zamanda vokal ile gitar için tek bir klasik çözüm ihtiyacı olan sanatçılar içinde ideal konuma getirmektedir.

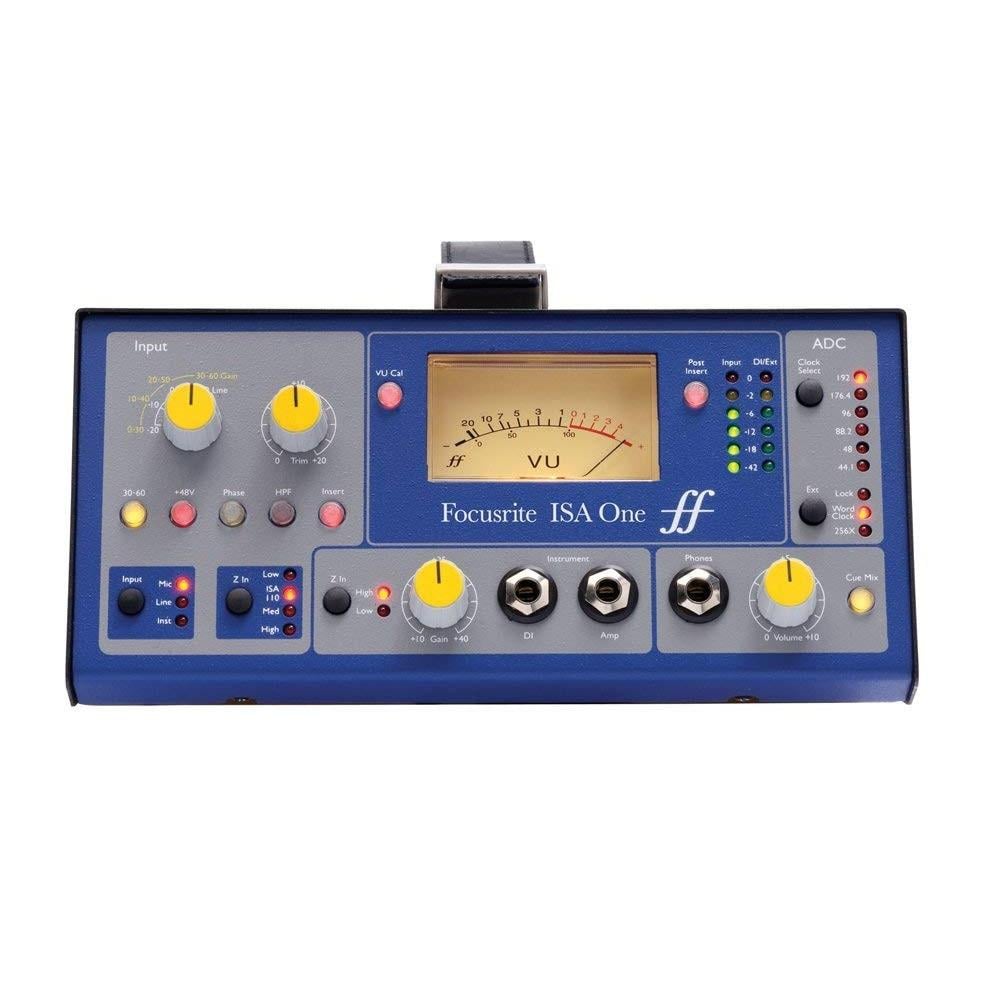

Değişken empedans devresi üniteye eklenmiş olup, kullanıcıya özenle ayarlanmış 4 farklı empedans ayarı sunmaktadır. Orijinal 110 empedansına ek olarak tasarlanan 3 farklı empedans seçeneği kullanılacak herhangi bir mikrofon ile preamplinin mükemmel eşleşmesine veya yaratıcı eşleşmemesine imkan tanımaktadır. ISA One aynı zamanda preamp veya DI bölümü ile çıkış katı arasında herhangi bir işlem yapmayı istemeniz halinde size bunu sağlayacak olan insert noktası ile beraber cihazın ön panelinde fantom güç, faz tersleme ve 18dB/oktav 75Hz yüksek geçirgen anahtarlarına da sahiptir.

Hem mikrofon hem D.I. kanalları için bağımsız, hareketli bobin formundaki giriş seviyeleme VU-metresi değişken kalibrasyon ayarı sayesinde ekipmanın hem analog hem dijital kayıt medyasına entegrasyonunu kolaylıksa sağlamaktadır. İki adet 6 basamaklı LED peak-metresi insert noktasından önce veya sonra seviyelemeye yapmakta, seviyeleme kalibrasyonları Digidesign ProTools HD sistemler ile aynı referans noktalarına sahip olduğundan ötürü zahmetsiz bağlantı sunmaktadır.

ISA One ayrıca dışardan gönderilebilecek harici bir stereo sinyali kulaklığınıza beslemenize imkan tanıyan iki adet TRS girişe ve kulaklık çıkışına sahiptir.

TEKNİK ÖZELLİKLER

Mikrofon Giriş Tepkisi

• Gain aralığı= 0dB’den 60dB’ye
• Giriş Empedansı,
• Low = 600 Ohm
• ISA110 = 1400 Ohm
• Med = 2400 Ohm
• High = 6800 Ohm
• EIN = -126dB – 60dB gainde 150 Ohm terminating empedans ve 22Hz/22kHz band pass filtre ile ölçüldüğünde
• Ana çıkıştaki noise (0dB) = -97dBu ,22Hz/22kHz band-pass filtre ile ölçülmüştür
• Maksimum headroom’a göre sinyal/gürültü oranı (9dBu) = 106dB
• THD medium gainde (30dB) = 0.0009%
• Minimum gain’de frekans tepkisi (0dB) = 10Hz’de -0.5dB daha aşağıda 125kHz’de -3dB daha aşağıda
• Maksimum gain (60dB) = -16Hz’de -3dB ve118kHz’de -3dB aşağıda
• CMRR=98dB (Kanal1, 1kHz, +24 dBu girişte maksimum gain)
• Kanaldan kanala Crosstalk: chA’ya girişte 10dB@1kHz, chB çıkışta =104dBrA.

Line Giriş Tepkisi

• Gain aralığı = -20dB’den +10dB’ye
• Giriş Empedansı= 10Hz’den 200kHz’ye 10k
• Ana çıkışta Noise(0dB) = -96dBu 22Hz/22kHz band-pass filtrede ölçülmüştür
• Maksimum headroom’a göre sinyal/gürültü oranı (24dBu)=120dB
• 0dBFS’ye göre sinyal/gürültü oranı (+22dBu) = 118dB
• THD (0dB) = 0.001%
• Frekans Tepkisi (0dB) = 10H’de -0,3dB ve 200 kHz’de -3dB aşağıda

Entrüman Giriş Tepkisi

• Gain aralığı = 10dB’den 40dB’ye devamlı değişken
• Giriş Empedansı
• High = 1M’den daha büyük
• Low = 300k’den daha büyük
• Minimum gain’de Noise (+10dB) = -92dBu
• Maksimum gain’de Noise (+40dB) = -62dBu
• Minimum gaindeTHD (+10dB) = 0.001%
• 10dB gain ile-10dB girişte Frekans Tepkisi= 10Hz-100kHz +/- 0.6dB
• 40dB gain ile-40dB girişte Frekans Tepkisi = 10Hz’de -2,5dB ve 100kHz’de 0dB aşağıda

High Pass Filtre

• Roll off = Oktav başına 18dB 3 kutuplu filtre
• 3dB düşükte sabit frekans 75Hz olarak ölçülmüştür

Meters

• 0 = +22dBu
• -2 = +20dBu
• -6 = +16dBu
• -12 = +10dBu
• -18 = +4dBu
• -42 = -20dBu

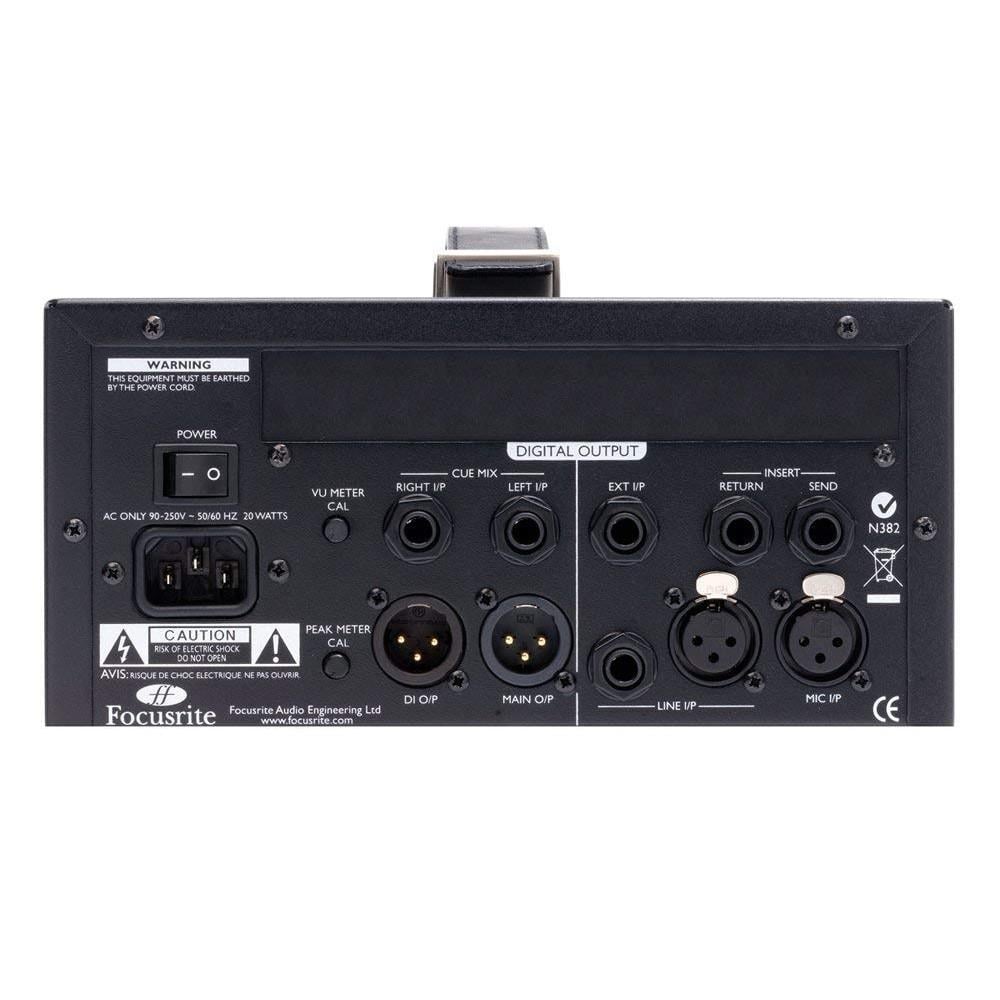

Ön ve Arka Bağlantıları

Analog Kanal Girişleri:

• Mikrofon girişi: XLR x 1
• Line girişi: XLR x 1 ve TRS x1
• Enstrüman girişi TRS Jack: XLR x 1
• Harici ADC girişi: TRS Jack x 1
• Dönüş: TRS Jack x 1

Analog Kanal Çıkışları:

• Gönderim: TRS Jack x 1
• Dengeli Line Çıkışı: XLR x 1
• DI çıkışı: XLR x 1
• DI through: TS Jack x 1

Analog Kanal Ek Giriş ve Çıkışlar:

• Cue mix sol giriş: TRS Jack x 1
• Cue mix sağ giriş: TRS Jack x 1
• Kulaklık Çıkışı: ¼” TRS Jack x 1

Ağırlığı: 3.9kg
Boyutları: 220mm (W) x 104mm (H) x 254 – 290mm
